Seçmeli Robotik Kodlama-2 -> 18. ve 19. Hafta -Trafik Işığı

Merhabalar! Bu haftadaki projemiz 4 ders saati sürecek bir proje. Daha önce öğrendiğimiz devre elemanlarını birleştirerek sizlerle “Trafik Işıkları” projesi yapacağız. Biz ilk hafta tinkercad uygulamasından bu projeyi yapıp mantığını öğreneceğiz. Sonraki hafta ise bunu gerçek arduino devre elemanları ile yapacağız.

Haydi ilk olarak projemizin içeriğinden bahsedelim. Projemizde ilk olarak 3 saniye boyunca “Kırmızı Işık ” yanacak o sırada LCD ekranda ” Lütfen Bekleyiniz.” yazacak. Sonra 1 saniye boyunca “Sarı Işık ” yanacak o sırada LCD ekranda ” Hazırlanın.” yazacak.  3 saniye boyunca “Yeşil Işık ” yanacak o sırada LCD ekranda ” Şimdi Geçebilirsiniz.” yazacak.

Bu devre için aşağıdaki devre elemanlarını kullanacağız.

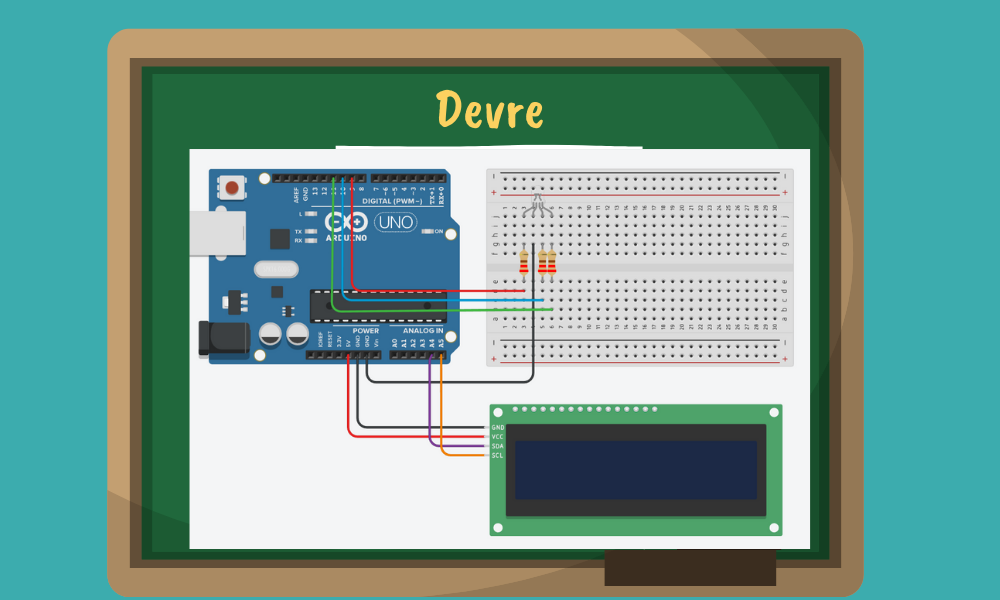

Şimdi Tinkercad’i açalım. “Circuits” bölümüne tıklayalım. Yeni devre diyelim ve yukarıdaki listede yer alan elemanları aşağıdaki resme göre bağlayarak devremizi oluşturalım.

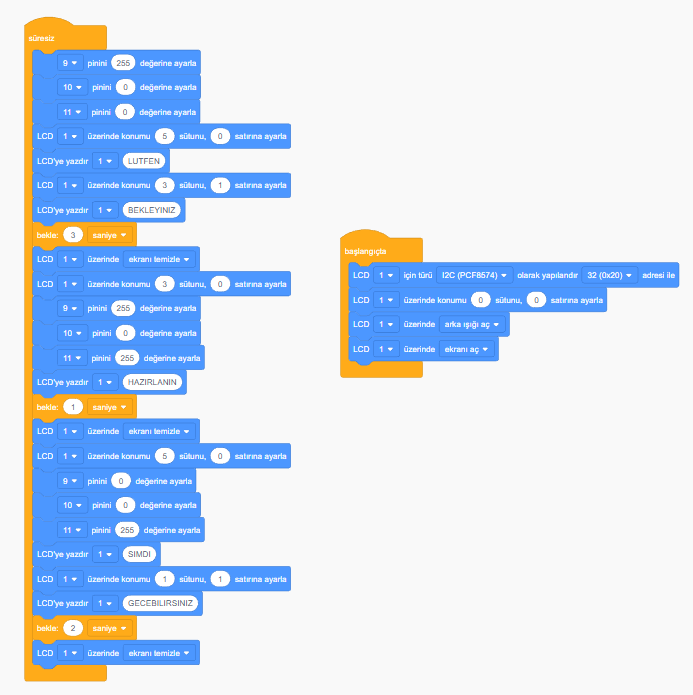

Şimdide kodları yazmaya başlayalım.

Bu kodların açıklamasını ve devrede kullanılan L293D motor sürücüsü hakkında detaylı bilgi için aşağıdaki videoyu izleyebilirsiniz.

Sevgili meslektaşlarım bu dersin günlük planına  Evraklar/Günlük Plan/ Robotik Kodlama-2/1.dönem 18.ve 19. Hafta kısmından ulaşabilirsiniz. Menüye gitmek için tıklayın.
