Seçmeli Robotik Kodlama-2 -> 7. Hafta – Butonla 7 Segmentli Led Kontrolü

Merhabalar! Bu hafta  sizlerle birlikte  Buton ile  7 segmentli LED’i kontrol edebileceğimiz bir devre tasarlayacağız.

Bu devrede başlangıçta 7 Segmentli LED üzerinde 0 yazacak. Butona bastıkça 7 Segmentli LED üzerinde rakamlar sırasıyla değişecek. Yani butona ilk bastığımızda 1 , ikinci bastığımızda 2 yazacak. 9 rakamından sonra ise tekrar 0 yazacak şekilde bir devre kuracağız.

Bu devre için aşağıdaki devre elemanlarını kullanacağız.

Şimdi Tinkercad’i açalım. “Circuits” bölümüne tıklayalım. Yeni devre diyelim ve yukarıdaki listede yer alan elemanları aşağıdaki resme göre bağlayarak devremizi oluşturalım.

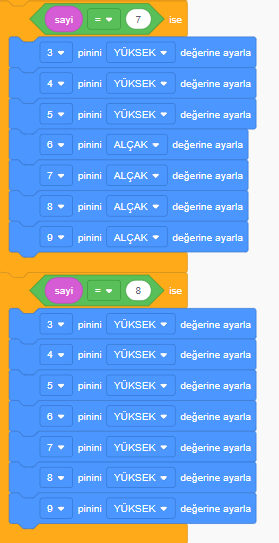

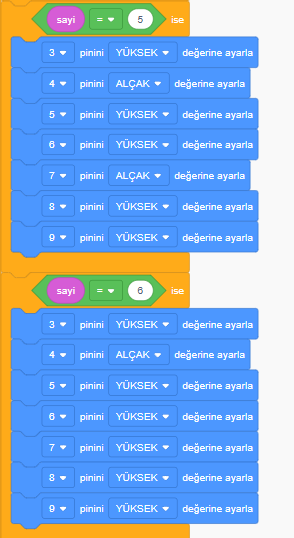

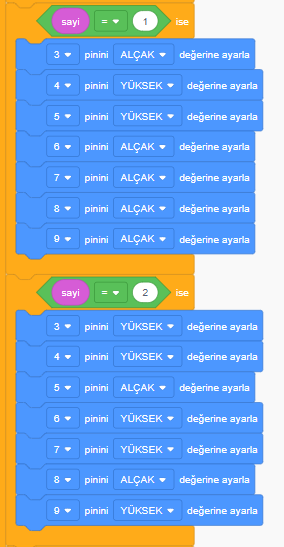

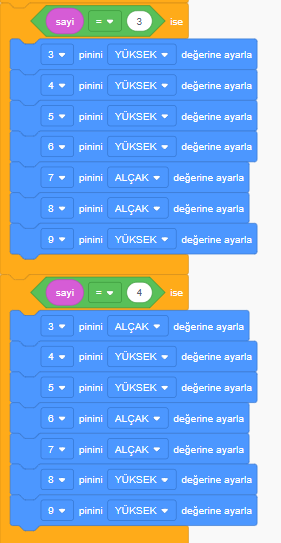

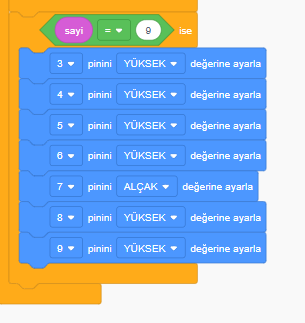

Şimdide kodları yazmaya başlayalım. Dijital rakamlar yazılırken hangi ledlerin yanması hangi ledlerin sönmesi gerektiğini aşağıdaki resimlerden takip edebilirsiniz.

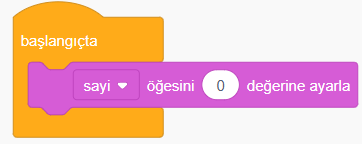

Bu devremizde “sayi” isimli bir değişken kullanacağız. Önce bu değişkenli oluşturalım. Bu değişkenin başlangıç değeri sıfır olması için aşağıdaki kod bloğunu yazalım.

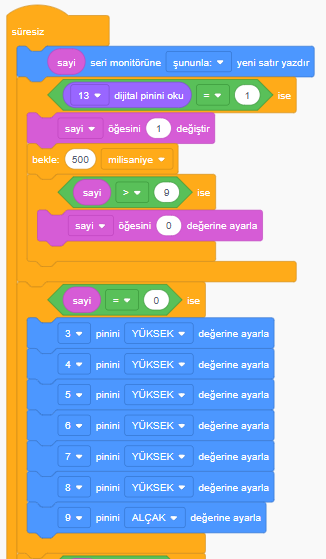

Butonun basılmasını kontrol ettirerek sayi değişkeninin değerini değiştirelim. Sayi değişkenindeki değeri 7 Segmentli Led’e yazdıralım. Bunun için aşağıdaki kodları alt altta yazarak devremizi çalıştıralım.

Devre kurulumu ve kodların yazılımını videoyu izleyerek de öğrenebilirsiniz.
