Seçmeli Robotik Kodlama-2 -> 17. Hafta -LCD Ekran

Merhabalar! Bu haftaki konumuz LCD Ekran. LCD Ekranın özellikleri , hangi devrelerde kullanıldığı , devreye nasıl bağlandığını bu dersimizde öğreneceğiz.

Hadi ilk olarak biraz LCD Ekranın özelliklerini tanıyalım.

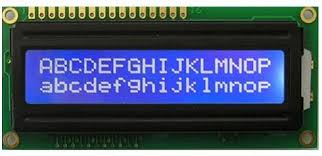

LCD ekran, Arduino’dan gelen bilgileri yazı ve rakam olarak gösteren bir çıktı birimidir.

En yaygın kullanılan LCD türü 16×2 LCD’dir ve iki satırda toplam 32 karakter gösterebilir. Az enerji harcar, kullanımı kolaydır .Arduino ile birlikte kullanılarak; sıcaklık, mesafe, sayaç değeri veya kısa mesajlar ekranda gösterilebilir.

LCD ekranın 16 tane bacağı vardır. Aşağıdaki resmi inceleyerek bu bacakların nereye bağlandığını öğrenebilirsiniz.

LCD Ekranı arduino karta bağlarken en az 7 Dijital pin kullanılmak zorunda kalınır. Bu da çok fazla kablo kullanmak demektir. Bu kablo karmaşasını ortadan kaldırmak için genellikle LCD ekran I2C platformu kullanılarak devreye dahil edilir.

Genel bilgi edindiğimize göre hadi LCD ekran ile devre kurup kodlayalım.Bu devre için aşağıdaki devre elemanlarını kullanacağız.

Şimdi Tinkercad’i açalım. “Circuits” bölümüne tıklayalım. Yeni devre diyelim ve yukarıdaki listede yer alan elemanları aşağıdaki resme göre bağlayarak devremizi oluşturalım.

Şimdide kodları yazmaya başlayalım.

Bu kodların açıklamasını ve devrede kullanılan L293D motor sürücüsü hakkında detaylı bilgi için aşağıdaki videoyu izleyebilirsiniz.

Sevgili meslektaşlarım bu dersin günlük planına  Evraklar/Günlük Plan/ Robotik Kodlama-2/1.dönem 17. Hafta kısmından ulaşabilirsiniz. Menüye gitmek için tıklayın.
